Dynaamiset blokit tuovat nopeutta ja tarkkuutta suunnitteluprosessiin. Dynaamisia blokkeja käyttämällä kevennetään raskaita blokki / detaljikirjastoja ja virtaviivaistetaan suunnittelutyötä. Yhden dwg-tiedoston takana löytyvät tarvittavat liikuntasaumamallit ja laakerit! Toolpalette toiminto kerää kätevästi kaikki tarvittavat blokit yhden välilehden alle, josta blokit ovat käytettävissä nopeasti riippumatta siitä missä piirustuksessa työskentelet.

Alla on esitetty ohjeet HauConin Dynaamisten AutoCAD blokkien sekä Tool Palettien käytölle ja asennukselle.

1.    Dynaamisten blokkien käyttö

1.1 Dynaamisten blokkien lataaminen HauCon:in sivuilta

 Dynaamisia blokkeja on laadittu yleisimmistä HauCon:in tuotteista. Kaikki dynaamiset blokit on ladattu dwg-tiedostoon, jonka löydät blogin alta liitteestä.

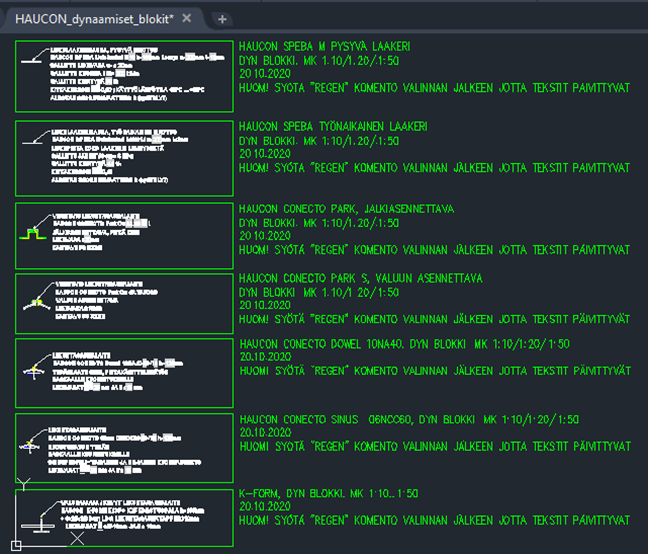

Kuva 1. Haucon dynaamiset blokit.

1.2 Dynaamisten blokkien kopiointi suunnitelmiin

Dynaamisia blokkeja voi käyttää suoraan HAUCON_dynaamiset_blokit.dwg-tiedostosta kopioimalla esimerkiksi ”Ctrl+c” ja”Ctrl+v” komennoilla.

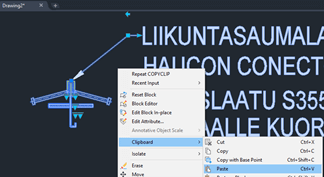

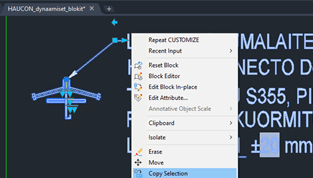

Kuva 2. Dynaamisten blokkien kopiointi lähdetiedostosta.

Kuva 3. Dynaamisten blokkien kopiointi lähdetiedostosta.

1.3 Dynaamisten blokkien käyttö

Dynaamisissa blokeissa on useita eri valintoja tuotteen koolle ja muille ominaisuuksille. Dynaaminen blokki päivittyy valintojesi mukaan.

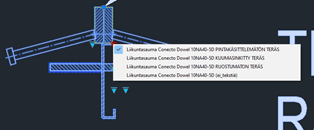

Kuva 4. Esimerkki dynaamisen blokin muokkausvaihtoehdoista.

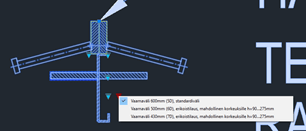

Kuva 5. Esimerkki dynaamisen blokin muokkausvaihtoehdoista.

Ulosvedossa olevan tekstin tiedot päivittyvät, kun kirjoitat komentoriville ”REGEN” + ENTER.

Kuva 6. Esimerkki REGEN toiminnosta

Kuva 7. Esimerkki REGEN toiminnon käytöstä

1.4 Dynaamisten blokkien muokkaus

Dynaamisten blokkien eri osat piirretty omille tasoille ”Haucon_....”. Voit muokata blokin viivojen värejä tulostusta varten Layer-valikon kautta.

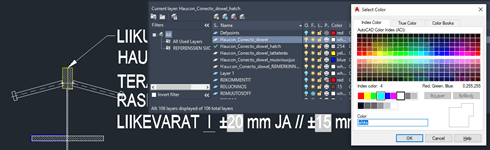

Kuva 8. Dynaamisten blokkien muokkaus

2.    HauCon Tool Paletin asennus ja käyttö Tool Paletin kautta

HauConin dynaamisia blokkeja voi käyttää myös kätevän AutoCad Tool Paletin kautta.

AutoCad:in Tool Paletit saat näkyviin kirjoittamalla komentoriville ”TOOLPALETTES” + ENTER.

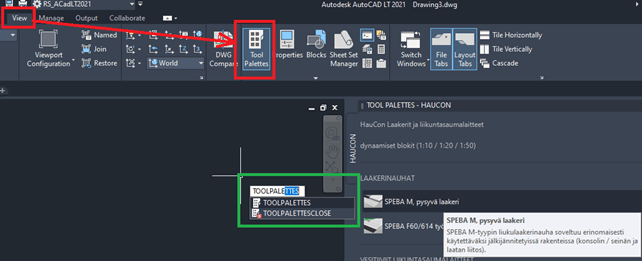

Kuva 9. Tool Palettes näkyviin saaminen AutoCad:issä.

Dynaamisten blokkien käyttäminen edellyttää, että dwg-tiedosto on asennettu tiettyyn kansioon C:asemalle (kuva alla). Toolpaletteihin viedyt blokit ladataan tietystä ”Source file”:stä. Katso ohjeet asennukseen seuraavilta sivuilta.

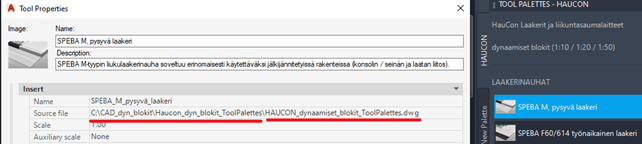

Kuva 10. Tässä ohjeessa kuvatun HauCon Toolpaletin lähde kansio ja tiedosto.

2.1         HauCon Tool Paletin asennus

 1. Luo uusi kansio C: asemallesi: C:\CAD_dyn_blokit

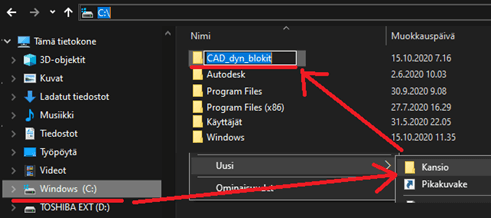

Kuva 11. Tool Palette kansion luominen

2. Tallenna ”zip” tiedosto ”C:\CAD_dyn_blokit” kansioon. Pura ZIP- tiedosto suoraan tähän kansioon.

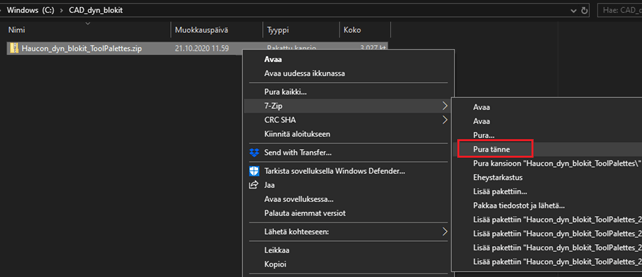

Kuva 12. ZIP purkaminen 7-zip käytettäessä. HUOMIOI VALINTA ”Pura tänne” !

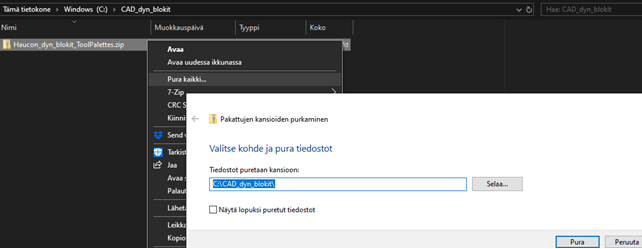

Kuva 13. ZIP purkaminen windows:in omaa purkuohjelmaa käytettäessä. HUOMIOI KANSIOPOLKU!

Jolloin ”C:\CAD_dyn_blokit” alle ilmestyy uusi kansio, jossa Tool Palettiin tarvittavat tiedostot ovat:

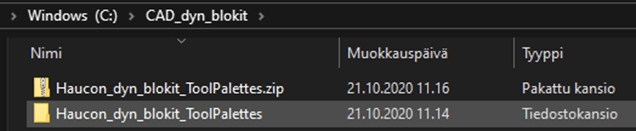

Kuva 14. Dynaamiset blokit kansiot

Tarkista, että Tool Palettiin tarvittava dwg-tiedosto HAUCON_dynaamiset_blokit_ToolPalettes.dwg sijaitsee kansiossa: C:\CAD_dyn_blokit\Haucon_dyn_blokit_ToolPalettes

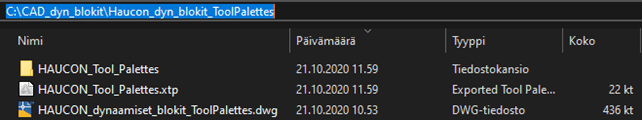

Kuva 15. Tool Palette kansiot. Huomaa tiedostopolku!

3. HauCon Tool Paletti tuodaan ACAD:iin olevan kuvan ohjeen mukaan.

Avaa Autocad -> ToolPalettes ikkunasta valitse ”Customize Palettes” -> Valitse ”Import” ->

Avaa ”HAUCON_Tool_Palettes.xtp” tiedosto kansiosta C:\CAD_dyn_blokit\Haucon_dyn_blokit_ToolPalettes.

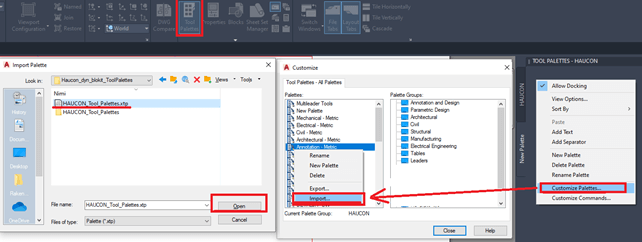

Kuva 16. HauCon Tool Paletti tuonti

Jonka jälkeen HauCon toolpaletti latautuu ACAD:iin.

4. Tool Paletti on nyt valmiina käyttöön!

Halutessasi voit muokata Paletin sisältöä klikkaamalla oikealla hiiren napilla blokkeja.

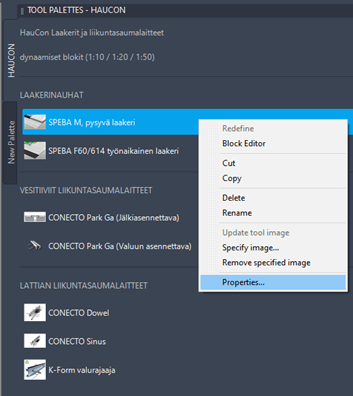

Kuva 17. Valmis Tool Palette
