HyDratec Vedeneristysratkaisut

Yleistä HyDratecistä

Hydratec, perustettu 2011, on osa HauCon konsernia ja erikoistunut vesitiiviiden betonirakenteiden tuotteisiin. HyDratecilla on oma tuotemerkki, HyDra, johon kuuluu useat vedeneristystuotteet ja ratkaisut. Tiiviin pohjoismaisen yhteistyön ja jatkuvan tuotekehityksen ansiosta käytössämme on vahva tieto ja osaaminen vedeneristysratkaisujen osalta.

HyDra tuoteperheen tuotteet ovat ulkopuolisen kolmannen osapuolen, VattenFall AB:n testaamia. Lisäksi Vattenfall AB On testannut Hydra-tuotteiden yhteensopivuuden laboratorio- ja käytännön olosuhteissa.

Tämän tiedon ja testauksen pohjalta, olemme koonneet yleisimmät rakenteet ja detaljit, jotka tulevat vedeneristyksessä vastaan, ja luoneet näille omat ratkaisunsa.

Kiinnostuitko ratkaisusta?
Jätä yhteydenottopyyntö niin olemme yhteydessä.

Jätä yhteydenottopyyntö

Palvelemme numerossa 0207 430 890

 Paina rakennekuvan numeroituja ympyröitä tarkastellaksesi ratkaisua tarkemmin.

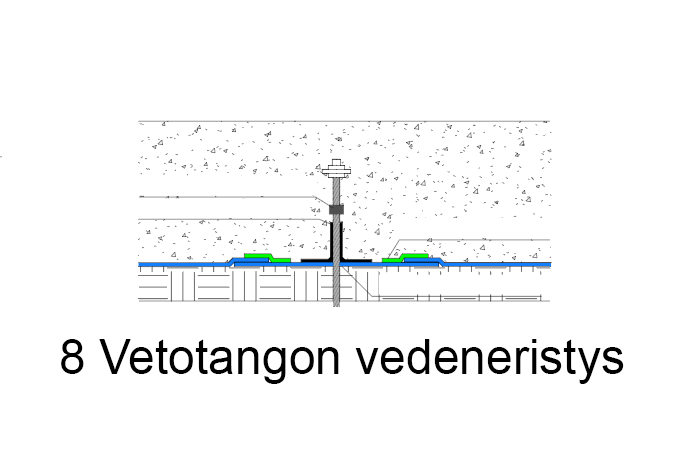

1A,B 2A 2B 3B 3A 4A 4B 5A,B,C 6A,B 6C 7A,B 8 9 1A Hissikuilun pohja jälkiasennus, 1B Hissikuilun pohjan esiasennus 2A Anturan / pohjalaatan ja seinän liitos 2B Anturan / pohjalaatan ja seinän liitos 3A Putken läpivienti, laatta 3B Putken läpivienti, seinä 4A Vedeneristys Paalun kohdalla 4B Vedeneristys paaluhatun kohdalla 5A, 5B, 5C Liikuntasauma 6A, 6B Laatan työsauma 6C Seinän työsauma 7A, 7B Anturan ja pohjalaatan liitos asennus 8 Vetotangon vedeneristys 9 Ponttiseinän detalji

Tarkemmat ratkaisukuvaukset


Ratkaisu tilanteeseen, jossa hissikuopan pohjalaatta valetaan ensin, ja seinät jälkeenpäin.

Ratkaisussa on kaksi ensisijaista vedenpaine-eristettä; ulkopuolinen vedeneristyskalvo, sekä rakenteen sisälle tuleva saumantiivistyspelti. Injektointiletku voidaan asentaa erittäin haastavissa kohteissa kolmanneksi vedeneristyskeinoksi ja injektoida valun jälkeen. Vaihtoehtoisesti injektointiletku jätetään rakenteeseen ja injektoidaan jälkikäteen, jos mahdollista vuotoa huomataan sisätiloissa.

Vedeneristyskalvoja on tässä ratkaisussa kahta erilaista. Pohjalaattaan asennetaan esiasennettava HyDra FB 3080 joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla. Myöhemmin valettaviin seiniin asennetaan jälkiasennettava HyDra SAM Wall, joka asennetaan primeroituun, kovettuneeseen betoniin.

HyDra FB 3080 asennuksessa tulee pohjalaatan ylin 50 mm jättää ilman kalvoa. Tämä siksi, että HyDra FB 3080 vaatii tartunnan saavuttamiseksi lämpöä sekä riittävän valupaineen. Tästä syystä jälkiasennettava HyDra SAM Wall limitetään 200 mm pohjalaatan puolelle.

HyDra SAM Wall asennuksessa kovettuneen betonin pinnalle levitetään HyDra SAM 1,5 Walli, joka varmistaa hyvän tartunnan vedeneristyskalvolle. Nurkkien ja limitysten kohdalla voidaan käyttää HyDra teippiä, jolla saumakohtien tiivistys varmistetaan. HyDra SAM Wall vedeneristyskalvon asennuksen jälkeen, kalvon ulkopuolinen pinta tulee suojata esimerkiksi eristeellä, ennen maatäyttöä.

HyDra FB saumantiivistyspelti on yksinkertainen ja nopea asentaa, tartunta alapuoliseen valuun on helppo varmistaa, limitykset yksinkertaiset ja varmat.

Seinän ja yläpuolisen laatan liitoksessa on käytetty Hydrotite CJTA paisuvaa saumanauhaa. Paisuva saumanauha on erinomainen vedeneristystuote, kun saumanauhan paisumiselle asetettu vähimmäisreunaetäisyys (80 mm) täyttyy, ja jossa saumantiivistyspellin asennus on raudoituksen takia vaikeaa.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvoilla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä.
  • Saumantiivistyspellin yksinkertainen ja turvallinen asennus
  • Injektointiletku varmistuksena
  • Erittäin hyvä kemiallinen kestävyys
  • Täydellinen vedeneristysjärjestelmä, johon sisältyy vedeneristyskalvot, teippi, tiivistemassa putkien läpivientejä / pilareita / perustusta varten, saumanauha, saumapelti ym.
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisu tilanteeseen, jossa hissikuopan pohjalaatta ja seinät valetaan samaan aikaan. Vaihtoehtoisesti valu eri aikaan, mutta tilanpuutteen tai muun syyn takia vedeneristys tulee asentaa ennen valua.

Ratkaisussa on kaksi ensisijaista vedenpaine-eristettä; ulkopuolinen vedeneristyskalvo, sekä rakenteen sisälle tuleva saumantiivistyspelti. Injektioletku voidaan asentaa erittäin haastavissa kohteissa kolmanneksi vedeneristyskeinoksi ja injektoida valun jälkeen. Vaihtoehtoisesti injektointiletku jätetään rakenteeseen ja injektoidaan jälkikäteen, jos mahdollista vuotoa huomataan sisätiloissa.

Vedeneristyskalvo HyDra FB 3080 asennetaan muottipintaan, ja sen päälle valetaan betoni. Vedeneristyskalvo tarttuu mekaanisesti kovettuvaan betoniin lämmön ja valupaineen ansiosta. Tämän tartunnan takia vedenpaine-eristyskalvon ja betonin välissä vesi ei pysty kulkemaan vapaasti.

HyDra FB vedeneristyskalvon limityskohdat tulee sijaita vähintään 50 mm etäisyydellä työsaumoista. Kalvon limityskohdat tulee limittää vähintään 80 mm, ja tulee tiivistää HyDra FB teipillä.

HyDra FB saumantiivistyspelti on yksinkertainen ja nopea asentaa, tartunta alapuoliseen valuun on helppo varmistaa, limitykset yksinkertaiset ja varmat.

Seinän ja yläpuolisen laatan liitoksessa on käytetty Hydrotite CJTA paisuvaa saumanauhaa. Paisuva saumanauha on erinomainen vedeneristystuote, kun saumanauhan paisumiselle asetettu vähimmäisreunaetäisyys (80 mm) täyttyy, ja jossa saumantiivistyspellin asennus on raudoituksen takia vaikeaa.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä.

  • Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä
  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Asennus muotin pintaan ennen valua
  • Ei tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Saumantiivistyspellin yksinkertainen ja turvallinen asennus
  • Injektointiletku varmistuksena
  • Erittäin hyvä kemiallinen kestävyys
  • Täydellinen vedeneristysjärjestelmä, johon sisältyy kalvo, teippi, tiivistemassa putkien läpivientejä / pilareita / perustusta varten, saumanauha, saumapelti ym.
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa on esitetty kaksi tapaa anturan/pohjalaatan ja seinän välisen liitoksen vedenpaine-eristämiseksi.

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; ulkopuolinen vedeneristyskalvo, sekä rakenteen sisälle tuleva saumantiivistyspelti. Injektioletku voidaan asentaa erittäin haastavissa kohteissa kolmanneksi vedeneristyskeinoksi ja injektoida valun jälkeen. Vaihtoehtoisesti injektointiletku jätetään rakenteeseen ja injektoidaan jälkikäteen, jos mahdollista vuotoa huomataan sisätiloissa.

Vedeneristyskalvoja on tässä ratkaisussa kahta erilaista. Pohjalaattaan / anturaan asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Tämän tartunnan takia vedenpaine-eristyskalvon ja betonin välissä vesi ei pysty kulkemaan vapaasti. Myöhemmin valettaviin seiniin asennetaan jälkiasennettava HyDra SAM Wall, joka kiinnitetään kovettuneeseen betoniin primerin avulla.

HyDra FB vedeneristyskalvon limityskohdat tulee sijaita vähintään 50 mm etäisyydellä työsaumoista. Kalvon limityskohdat tulee limittää vähintään 80 mm, ja tulee tiivistää HyDra FB teipillä.

HyDra FB 3080 asennuksessa tulee pohjalaatan ylin 50 mm jättää ilman kalvoa. Tämä siksi, että HyDra FB 3080 vaatii tartunnan saavuttamiseksi lämpöä sekä riittävän valupaineen. Tästä syystä jälkiasennettava HyDra SAM Wall limitetään 200 mm pohjalaatan puolelle. Nurkat ja kulmissa suositellaan käytettävän helpomman asennuksensa takia kapeampaa kaistaa vedeneristyskalvokaistaletta. Tämä limitetään pitempään kaistaleeseen.

HyDra SAM Wall kalvon tulee limittyä vähintään 150 mm esiasennettavan HyDra FB vedenpaine-eristyskalvon kanssa. HyDra SAM Wall vedeneristyskalvon asennuksen jälkeen, kalvon ulkopuolinen pinta tulee suojata esimerkiksi eristeellä, ennen maatäyttöä.

HyDra FB saumantiivistyspelti on yksinkertainen ja nopea asentaa, tartunta alapuoliseen valuun on helppo varmistaa, limitykset yksinkertaiset ja varmat.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Saumantiivistyspellin yksinkertainen ja turvallinen asennus
  • Injektointiletku varmistuksena
  • Erittäin hyvä kemiallinen kestävyys
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Täydellinen vedeneristysjärjestelmä, johon sisältyy kalvo, teippi, tiivistemassa putkien läpivientejä / pilareita / perustusta varten, saumanauha, saumapelti.

Ratkaisussa esitetään pohjalaatan läpiviennin vedeneristäminen ja tiivistäminen. Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; laatan alapuolinen vedeneristyskalvo, joka tiivistetään tiivistemassalla, sekä rakenteen sisälle tuleva paisuva saumanauha. Vaihtoehtoisesti voidaan käyttää läpiviennin ympärillä erillistä putkentiivistysmansettia, ”UFO:a”.

Pohjalaattaan / anturaan asennetaan esiasennettava HyDra FB 3080 joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä. HyDra FB vedeneristyskalvoon leikataan asennusvaiheessa reikä läpiviennin kohdalla.

Läpiviennin ja vedeneristyskalvon sauma tiivistetään HyDra Liquid Rubber tiivistysmassalla. Tiivistysmassaa sivellään n. 3 mm paksu kerros läpiviennin ympärille. Tiivistysmassa tulee asentaa > 100 mm läpiviennin ympärillä ja > 100 mm läpivientiä pitkin sauman kohdalla. Läpiviennin ympärille, valuun, asennetaan joko HyDra Waterstop paisuva saumanauha, tai HyDra X100 injektointiletku putkentiivistysmansetti.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 80 m:n vesipylväs (8 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 3,4 * 10-9 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla ja tiivistysmassalla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • HyDra Liquid Rubber on ympäristöystävällinen vedentiivistystuote, jota voi käyttää sekä sisä- että ulkotiloissa
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Täydellinen vedeneristysjärjestelmä, johon sisältyy kalvo, teippi, tiivistemassa putkien läpivientejä / pilareita / perustusta varten, paisuva saumanauha.

Ratkaisussa esitetään seinän läpiviennin vedeneristäminen ja tiivistäminen. Ratkaisussa oletuksena vedeneristyskalvo asennetaan seinän valun jälkeen kovettuneen betonin pintaan primerilla. Ratkaisu voidaan myös toteuttaa esiasennettavalla HyDra FB 3080 / Polyfleece SX 1000 vedeneristyskalvolla (ks. ratkaisu 3A).

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; seinän ulkopuolinen jälkiasennettava vedeneristyskalvo, joka tiivistetään tiivistemassalla, sekä rakenteen sisälle tuleva paisuva saumanauha. Vaihtoehtoisesti voidaan käyttää läpiviennin ympärillä erillistä putkentiivistysmansettia (UFO:a).

Valuun asennetaan läpiviennin ympärille joko HyDra Waterstop paisuva saumanauha, tai HyDra X100 injektointiletku putkentiivistysmansetti.

HyDra SAM Wall asennuksessa kovettuneen betonin pinnalle levitetään HyDra SAM 1,5 Walli, joka varmistaa hyvän tartunnan vedeneristyskalvolle. Primerin päälle liimataan vedeneristyskalvo. Läpiviennin kohdalla leikataan vedenpaine-eristyskalvoon läpiviennin kokoinen reikä. Reiän ympärille sivelletään HyDra Liquid Rubber yksikomponentti-tiivistysmassaa 3 mm paksu kerros. Tiivistysmassaa sivelletään > 100 mm läpiviennin ympärille ja > 100 mm läpivientiä pitkin sauman kohdalla.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 80 m:n vesipylväs (8 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 3,4 * 10-9 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla ja tiivistysmassalla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

  • Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä
  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • HyDra Liquid Rubber on ympäristöystävällinen vedentiivistystuote, jota voi käyttää sekä sisä- että ulkotiloissa
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään teräsbetonipaalun sekä pohjalaatan liitoksen vedeneristysdetalji. Tämän liitoksen vedeneristyksessä oleellisinta on varmistaa, että itse paalu on vesitiivis. Tämä voidaan saavuttaa vesitiiviillä betonilla, tiivistämällä paalun pää HyDra Crystal vedeneristystuotteella tai asentamalla vedeneristyskalvo paalun päälle.

Ratkaisussa on esitetty kaksi tilannetta. Ratkaisu A:ssa paalun pää jää valettavan pohjalaatan sisään. Ratkaisu B:n tapauksessa paalun pää jää pohjalaatan alapinnan tasalle.

Ratkaisu A:ssa pohjalaatan alle asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä. HyDra FB vedeneristyskalvoon leikataan asennusvaiheessa reikä paalun kohdalla.

Paalun ja vedeneristyskalvon sauma tiivistetään HyDra Liquid Rubber tiivistysmassalla. Tiivistysmassaa sivellään n. 3 mm paksu kerros paalun ympärille. Tiivistysmassa tulee asentaa > 100 mm paalun ympärillä ja > 100 mm paalua pitkin sauman kohdalla. Paalun pää sivellään HyDra Crystal tiivistysainetta. Tiivistysaine tunkeutuu syvälle betonin huokosiin, kapillaarikanaviin muodostaen vesitiiviitä kiteitä, jotka tukkivat vuodon.

Paalusta pohjalaattaan tulevien raudoitusten ympärille voidaan tarvittaessa asentaa paisuvat saumanauhat tai putkentiivistysmansetit erityisen haastavissa kohteissa.

Ratkaisu B:ssä paalun pää jää pohjalaatan alapinnan tasalle ja vedeneristys toteutetaan asentamalla esiasennettava vedenpaine-eristyskalvo paalun pään ja pohjalaatan väliin.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 3,4 * 10-9 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

  • Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä
  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • HyDra Liquid Rubber on ympäristöystävällinen vedentiivistystuote, jota voi käyttää sekä sisä- että ulkotiloissa
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään teräsbetonipaalun sekä pohjalaatan liitoksen vedeneristysdetalji. Oleellisinta tämän ratkaisun vedeneristyksessä oleellisinta on varmistaa, että itse teräspaalu on vesitiivis. Tämä toteutetaan esimerkiksi täyttämällä teräspaalu vesitiiviillä betonilla. Jos paalu ei suunnitella vesitiiviiksi, sen kautta vesi pääsee suoraan rakenteeseen.

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; laatan alapuolinen vedeneristyskalvo, joka tiivistetään tiivistemassalla, sekä rakenteen sisälle (paalun ympärille) tuleva paisuva saumanauha.

Pohjalaattaan / anturaan asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä. HyDra FB vedeneristyskalvoon leikataan asennusvaiheessa reikä teräspaalun kohdalla. Paaluhatun takia reikä saatetaan joutua leikkaamaan suuremmalta alueelta kuin mikä teräspaalun halkaisija on. Tämän takia paalun ympärille leikataan erillinen kaulus vedeneristyskalvosta, joka limitetään ympärillä olevaan kalvoon > 80 mm. Limiliitos varmistetaan teippaamalla HyDra FB teipillä.

Teräspaalun ja vedeneristyskalvon sauma tiivistetään HyDra Liquid Rubber tiivistysmassalla. Tiivistysmassaa sivellään n. 3 mm paksu kerros teräspaalin ympärille. Tiivistysmassa tulee asentaa > 100 mm teräspaalun ympärille ja > 100 mm teräspaalua pitkin sauman kohdalla. Valuun asennetaan teräspaalun ympärille joko HyDra Waterstop paisuva saumanauha.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 3,4 * 10-9 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • HyDra Liquid Rubber on ympäristöystävällinen vedentiivistystuote, jota voi käyttää sekä sisä- että ulkotiloissa
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään maanvaraisen laatan liikuntasauman vedeneristysdetalji. Ratkaisussa on kaksi rakenteen ulkopuolista vedeneristystä. Ratkaisua ei tule käyttää korkean vedenpaineen alaisissa rakenteissa, tällöin suositeltava ratkaisu on 5B.

Ratkaisussa pohjalaatan alle asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä.

Liikuntasauman kohdalle asennetaan lisäksi pinta-asennettava HyDra DA liikuntasaumanauha.

Ratkaisussa on tärkeätä, ettei saumanauhan alle jäävää vedeneristyskalvoa leikata sauman kohdalta. Vedeneristyskalvon ja pinta-asennettavan liikuntasaumanauhan välille ei synny tartuntaa, joten vedeneristyskalvo pääsee liikkumaan liikuntasauman liikkeiden mukaan rakenteen alla.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto ~ 10 m:n vesipylväs (1 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Erittäin hyvä kemiallinen kestävyys
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään maanvaraisen laatan liikuntasauman vedeneristysdetalji. Ratkaisussa on kaksi rakenteen ulkopuolista vedeneristystä ja yksi rakenteen sisäpuolinen vedeneriste.

Ratkaisussa pohjalaatan alle asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä.

Liikuntasauman kohdalle asennetaan lisäksi pinta-asennettava HyDra DA liikuntasaumanauha.

Liikuntasauman kohdalle asennetaan rakenteen sisään HyDra D liikuntasaumanauha. Liikuntasaumanauhan siivekkeet tulee kääntää 15° ylöspäin, jotta betonointi onnistuu paremmin ja mahdollisilta ilmataskuilta liikuntasaumanauhan ja liikuntasaumalaitteen/vaarnan välissä vältytään.

Ratkaisussa on tärkeätä, ettei saumanauhan alle jäävää vedeneristyskalvoa leikata liikuntasauman kohdalta. Vedeneristyskalvon ja pinta-asennettavan liikuntasaumanauhan välille ei synny tartuntaa, joten vedeneristyskalvo pääsee liikkumaan liikuntasauman liikkeiden mukaan rakenteen alla.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto riippuu käytettävästä liikuntasaumanauhasta
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Erittäin hyvä kemiallinen kestävyys
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään maanvaraisen laatan liikuntasauman vedeneristysdetalji. Ratkaisussa on kaksi rakenteen ulkopuolista vedeneristystä ja yksi rakenteen sisäpuolinen vedeneriste.

Ratkaisussa pohjalaatan alle asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä.

Liikuntasauman kohdalle asennetaan lisäksi pinta-asennettava HyDra DA liikuntasaumanauha.

Liikuntasauman kohdalle asennetaan rakenteen sisään HyDra D liikuntasaumanauha. Liikuntasaumanauhan siivekkeet tulee kääntää 15° ylöspäin, jotta betonointi onnistuu paremmin ja mahdollisilta ilmataskuilta liikuntasaumanauhan ja liikuntasaumalaitteen/vaarnan välissä vältytään.

Ratkaisussa on tärkeätä, ettei saumanauhan alle jäävää vedeneristyskalvoa leikata liikuntasauman kohdalta. Vedeneristyskalvon ja pinta-asennettavan liikuntasaumanauhan välille ei synny tartuntaa, joten vedeneristyskalvo pääsee liikkumaan liikuntasauman liikkeiden mukaan rakenteen alla.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto riippuu käytettävästä liikuntasaumanauhasta
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Erittäin hyvä kemiallinen kestävyys
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään maanvaraisen lattian työsauman vedeneristysdetalji.

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; laatan alapuolinen vedeneristyskalvo, sekä rakenteen sisälle tuleva HyDra valurajaaja, johon voidaan kiinnittää valinnainen saumantiivistyspelti. Ratkaisussa on tärkeätä, ettei sauman alle jäävää vedeneristyskalvoa leikata tai katkaista työsauman kohdalta.

Ratkaisussa pohjalaatan alle asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä.

Valun asennetaan valurajaaja, jonka korkeus valitaan siten, että se jää ala- ja yläpinnan raudoitusten väliin. Valurajaajassa on kiinnike, johon kiinnitetään valinnainen saumantiivistyspelti.

Ratkaisuun voidaan tarvittaessa liittää injektointiletku saumantiivistyspellin viereen, ”sisäpuolelle”, varmistamaan sauman vesitiiveys mahdollisessa vuototilanteessa.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Valinnaista saumantiivistyspeltiä voidaan soveltaa
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Erittäin hyvä kemiallinen kestävyys
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään maanvaraisen lattian työsauman vedeneristysdetalji.

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; laatan alapuolinen vedeneristyskalvo, sekä rakenteen sisälle tuleva vesitiivis HyDra valurajaaja (aktiivi). Valuraajassa on valmiiksi asennettuna vesitiivis saumantiivistyspelti. Ratkaisussa on tärkeätä, ettei sauman alle jäävää vedeneristyskalvoa leikata tai katkaista työsauman kohdalta.

Ratkaisussa pohjalaatan alle asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä.

Valuun asennetaan valurajaaja, jonka korkeus valitaan siten, että se jää ala- ja yläpinnan raudoitusten väliin. Rajaajassa on valmiiksi asennettuna vesitiivis saumantiivistyspelti.

Ratkaisuun voidaan tarvittaessa liittää injektointiletku saumantiivistyspellin viereen, ”sisäpuolelle”, varmistamaan sauman vesitiiveys mahdollisessa vuototilanteessa.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Vesitiivis valurajaaja on yksinkertainen ja varma asentaa
  • Ensimmäiseen valuun jää valurajaajan kiinnitys-/asennuslenkit
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Erittäin hyvä kemiallinen kestävyys
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään seinän työsauman vedeneristysdetalji.

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; seinän ulkopuolinen vedeneristyskalvo HyDra SAM Wall, joka kiinnitetään kovettuneeseen betoniin primerin avulla, sekä rakenteen sisälle tuleva vesitiivis HyDra valurajaaja (aktiivi). Valuraajassa on valmiiksi asennettuna vesitiivis saumantiivistyspelti.

HyDra SAM Wall asennuksessa kovettuneen betonin pinnalle levitetään HyDra SAM 1,5 Walli, joka varmistaa hyvän tartunnan vedeneristyskalvolle. Nurkkien ja limitysten kohdalla voidaan käyttää HyDra teippiä, jolla saumakohtien tiivistys varmistetaan. HyDra SAM Wall vedeneristyskalvon asennuksen jälkeen, kalvon ulkopuolinen pinta tulee suojata esimerkiksi eristeellä, ennen mahdollista maatäyttöä.

Valuun asennetaan valurajaaja, jonka korkeus valitaan siten, että se jää seinän pysty- ja vaakasuuntaisen raudoituksen väliin. Rajaajassa on valmiiksi asennettuna vesitiivis saumantiivistyspelti.

Ratkaisuun voidaan tarvittaessa liittää injektointiletku saumantiivistyspellin viereen, ”sisäpuolelle”, varmistamaan sauman vesitiiveys mahdollisessa vuototilanteessa.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 1,49 * 10-13 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Vesitiivis valurajaaja on yksinkertainen ja varma asentaa
  • Ensimmäiseen valuun jää valurajaajan kiinnitys-/asennuslenkit
  • Erittäin hyvä kemiallinen kestävyys
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisu anturan ja pohjalaatan vedenpaine-eristyksen toteuttamiseksi.

Tärkeintä tässä ratkaisussa on huomioida, miten antura suunnitellaan. Jos antura on suunniteltu vesitiiviiksi, ei erillistä vedeneristystä tarvita anturan kohdalla. Kriittisin kohta on anturan yläosassa, pohjalaatan ja anturan välinen liitos. Tälle alueelle syntyy helposti betoniin halkeamia. Jos anturaa ei suunnitella vesitiiviiksi, on ratkaisussa esitetty vedeneristystapa ulkopuolisella vedeneristyskalvolla.

Vedeneristyskalvoja on tässä ratkaisussa kahta erilaista. Anturan alle asennetaan esiasennettava HyDra FB 3080 joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla. Anturan sivulle asennetaan jälkiasennettava HyDra SAM Wall.

HyDra SAM Wall asennuksessa kovettuneen betonin pinnalle levitetään HyDra SAM 1,5 Walli, joka varmistaa hyvän tartunnan vedeneristyskalvolle. Nurkkien ja limitysten kohdalla voidaan käyttää HyDra teippiä, jolla saumakohtien tiivistys varmistetaan.

HyDra SAM Wall kalvon tulee limittyä vähintään 150 mm esiasennettavan HyDra FB vedenpaine-eristyskalvon kanssa. HyDra SAM Wall vedeneristyskalvon asennuksen jälkeen, kalvon ulkopuolinen pinta tulee suojata esimerkiksi eristeellä, ennen maatäyttöä.

Mahdollisen paalun ja anturan sauman kohdalla HyDra FB vedeneristyskalvon sauma tiivistetään HyDra Liquid Rubber tiivistysmassalla. Tiivistysmassaa sivellään n. 3 mm paksu kerros paalun ympärille. Tiivistysmassa tulee asentaa > 100 mm paalun ympärillä ja > 100 mm paalua pitkin sauman kohdalla. Mikäli paalun pää ei ole vesitiivis, tulee paalun pää sivellä HyDra Crystal tiivistysaineella. Tiivistysaine tunkeutuu syvälle betonin huokosiin, kapillaarikanaviin muodostaen vesitiiviitä kiteitä, jotka tukkivat vuodon.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä.
  • Erittäin hyvä kemiallinen kestävyys
  • Täydellinen vedeneristysjärjestelmä, johon sisältyy kalvo, teippi, tiivistemassa putkien läpivientejä / pilareita / perustusta varten, saumanauha, saumapelti ym.
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisu anturan ja pohjalaatan vedenpaine-eristyksen toteuttamiseksi. Ratkaisussa vedeneristys toteutetaan kauttaaltaan.

Tärkeintä tässä ratkaisussa on huomioida, miten antura suunnitellaan. Jos antura on suunniteltu vesitiiviiksi, ei erillistä vedeneristystä tarvita anturan kohdalla. Kriittisin kohta on anturan yläosassa, pohjalaatan ja anturan välinen liitos. Tälle alueelle syntyy helposti betoniin halkeamia. Jos anturaa ei suunnitella vesitiiviiksi, on ratkaisussa esitetty vedeneristystapa ulkopuolisella vedeneristyskalvolla.

Vedeneristyskalvo HyDra FB 3080 asennetaan muottipintaan, ja sen päälle valetaan betoni. Vedeneristyskalvo tarttuu mekaanisesti kovettuvaan betoniin lämmön ja valupaineen ansiosta. Tämän tartunnan takia vedenpaine-eristyskalvon ja betonin välissä vesi ei pysty kulkemaan vapaasti.

HyDra FB vedeneristyskalvon limityskohdat tulee sijaita vähintään 50 mm etäisyydellä työsaumoista. Kalvon limityskohdat tulee limittää vähintään 80 mm, ja tulee tiivistää HyDra FB teipillä.

Mahdollisen paalun ja anturan sauman kohdalla HyDra FB vedeneristyskalvon sauma tiivistetään HyDra Liquid Rubber tiivistysmassalla. Tiivistysmassaa sivellään n. 3 mm paksu kerros paalun ympärille. Tiivistysmassa tulee asentaa > 100 mm paalun ympärillä ja > 100 mm paalua pitkin sauman kohdalla. Mikäli paalun pää ei ole vesitiivis, tulee paalun pää sivellä HyDra Crystal tiivistysaineella. Tiivistysaine tunkeutuu syvälle betonin huokosiin, kapillaarikanaviin muodostaen vesitiiviitä kiteitä, jotka tukkivat vuodon.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 4,9 * 10-12 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei erikoisvarusteita tai lämpökäsittelyä.

  • Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.
  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Asennus muotin pintaan ennen valua
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Erittäin hyvä kemiallinen kestävyys
  • Täydellinen vedeneristysjärjestelmä, johon sisältyy kalvo, teippi, tiivistemassa putkien läpivientejä / pilareita / perustusta varten, saumanauha, saumapelti ym.
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään vetotangon sekä pohjalaatan / anturan liitoksen vedeneristysdetalji.

Ratkaisuissa on kaksi ensisijaista vedenpaine-eristettä; laatan alapuolinen vedeneristyskalvo, joka tiivistetään tiivistemassalla, sekä rakenteen sisälle (paalun ympärille) tuleva paisuva saumanauha.

Pohjalaattaan / anturaan asennetaan esiasennettava HyDra FB 3080 vedeneristyskalvo, joka kiinnittyy tuoreeseen betoniin mekaanisella tartunnalla lämmön ja valupaineen ansiosta. Lujan mekaanisen tartunnan ansiosta vesi ei pysty kulkemaan vapaasti vedenpaine-eristyskalvon ja betonin välissä. HyDra FB vedeneristyskalvoon leikataan asennusvaiheessa reikä vetotangon kohdalla. Vetotangon ankkuripään takia vedeneristyskalvon reikä joudutaan leikkaamaan suuremmalta alueelta kuin mikä teräspaalun halkaisija on. Tämän takia paalun ympärille leikataan erillinen kaulus vedeneristyskalvosta, joka limitetään ympärillä olevaan kalvoon > 80 mm. Limiliitos varmistetaan teippaamalla HyDra FB teipillä.

Vetotangon ja vedeneristyskalvon sauma tiivistetään HyDra Liquid Rubber tiivistysmassalla. Tiivistysmassaa sivellään n. 3 mm paksu kerros vetotangon ympärille. Tiivistysmassa tulee asentaa > 100 mm vetotangon ympärille ja > 100 mm vetotankoa pitkin sauman kohdalla. Valuun asennetaan vetotangon ympärille HyDra Waterstop paisuva saumanauha.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 3,4 * 10-9 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • HyDra Liquid Rubber on ympäristöystävällinen vedentiivistystuote, jota voi käyttää sekä sisä- että ulkotiloissa
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Ratkaisussa esitetään ponttiseinän vedeneristäminen.

Vedenpaine-eristys on toteutettu HyDra FB 3080 Vedeneristyskalvolla. Kalvo tulee asentaa kovalle ja tasaiselle pinnalle. Kalvon kiinnittämiseksi ponttiseinän eteen asennetaan esimerkiksi vanerilevy, johon vedeneristyskalvo kiinnitetään mekaanisesti. Kalvon päälle valetaan betoni. Vedeneristyskalvo tarttuu mekaanisesti kovettuvaan betoniin lämmön ja valupaineen ansiosta. Tämän lujan tartunnan takia vedenpaine-eristyskalvon ja betonin välissä vesi ei pysty kulkemaan vapaasti.

Ratkaisun tekniset tiedot

  • Hydrostaattinen paineen kesto > 60 m:n vesipylväs (6 bar)
  • Radonin läpäisevyys k (SP-menetelmä 3873) < 3,4 * 10-9 m2/s
  • Paloluokka E
  • Vedeneristyskalvolla CE-merkintä

Ratkaisun ominaisuudet ja käyttöedut

Yksinkertainen kylmäasennus – ei pohjustetta, erikoisvarusteita tai lämpökäsittelyä.

  • Kalvojen nopea asennus ”kick-out”-rullista, säästää aikaa ja työtunteja
  • Ei Tulitöitä!
  • Fully Bonded system – kiinnittyy pysyvästi betoniin, vesi ei pääse liikkumaan kalvon ja betonin välissä
  • Vesitiivis, höyrytiivis, ilma- ja kaasutiivis
  • Vattenfall AB:n testaama järjestelmä ja liitokset

Palvelemme numerossa
0207 430 890
