Tiilijulkisivujen kannakkeet


Paikallamuuratun tiilijulkisivun rakenne

Paikalla muurattu tiilijulkisivu on todella suosittu vaihtoehto julkisivulle nykypäivän arkkitehtuurissa. Rakennuksen kantava sisäkuori rakennetaan ensin, jonka jälkeen seinään asennetaan lämpöeriste ja lopuksi muurataan tiilinen julkisivu.

Rakenteen monimuotoisuus, etäisyys kantavasta rungosta sekä julkisivun geometria asettavat tiilimuuraustyölle monia teknisiä vaatimuksia, erityisesti silloin kun rakennetaan näyttävää ja teknisesti kestävää lopputulosta. Jokainen ratkaisu vaikuttaa miten tiilijulkisivu toimii kokonaisuutena.

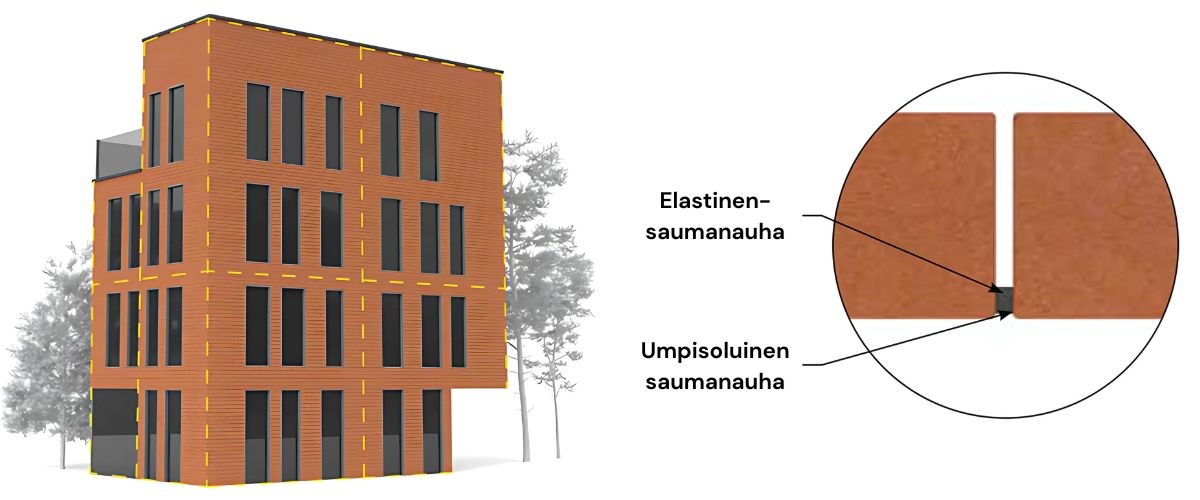

Tiilimuurauksen liikuntasaumat julkisivuissa

Liikuntasaumat – ehkäisevät halkeamia ja vaurioita

Julkisivuun on suunniteltava riittävä määrä liikuntasaumoja, jotta tiiliverhoukseen syntyvät lämpö- ja kutistumispakkovoimat eivät johda halkeamiin tai muihin vaurioihin. Liikuntasaumojen ja aukkojen sijainnit julkisivussa vaikuttaa merkittävästi muurauksen kokonaisrakenteeseen.

Muurausraudoitteet vahvistavat riskialueita

Vaikka liikuntasaumat on sijoitettu huolellisesti, tiettyihin kohtiin rakenteessa voi silti kohdistua ylimääräisiä pakkovoimia. Tiilimuuraus kestää puristusta, mutta heikosti vetoa. Halkeiluriski pienenee asentamalla raudoitusta muurauksen vaakasaumoihin. Lisäraudoitusta vaadittavat alueet ovat esimerkiksi:

  • Aukkojen ylä- ja alapuolella
  • Julkisivun korkeusmuutosten kohdalla
  • Epä­tasaisen perustuksen yläpuolella

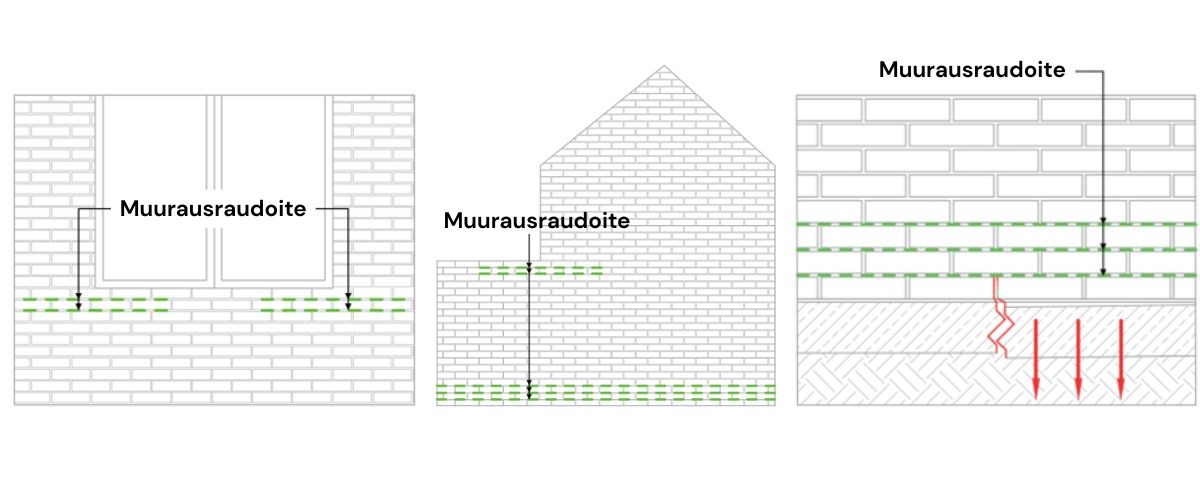

Muurausraudoitteet julkisivun eri kohdissa

Julkisivun kuormien siirtäminen perustuksiin

Julkisivun kuorma on aina saatava siirrettyä rakennuksen perustuksiin. Perinteisesti muurataan suoraan sokkelin päältä, jolloin kuorma menee suoraan alas anturalle. Julkisivussa olevat aukot vaativat kuitenkin jonkinlaisen ratkaisun ylitykselle. Kapeat aukot voidaan toteuttaa aukonylityspalkeilla. Tiilipalkki tai teräksestä valmistettu L-muotoinen profiili asennetaan aukon pielien päälle ja aukon yläpuolella oleva tiilimuurauksen kuorma viedään pielien kautta alas kantavaan rakenneosaan.

Ripustettavat tiilijulkisivut ja tiilimuurauskannakkeet

Kerrostaloissa on usein todella korkeat ja painavat seinät, eikä välttämättä ole hyvä idea viedä koko valtava tiilikuorma sokkelille. On myös mahdollista, että tiilimuurauksen alapuolella ei ole tarpeeksi kantavaa rakennetta. Tällöin käytetään ripustettavia tiilimuurauskannakkeita, jotka siirtävät kuorman kantavaan runkoon. Tämän ratkaisun avulla voidaan toteuttaa myös laajoja aukkoja julkisivuun.

Tiilimuurauskannakkeet valitaan projektin ja kannakelinjan vaatimusten mukaan:

  • Piiloon jäävät kannakkeet, jotka jäävät kokonaan muurauksen sisään
  • Näkyviin jäävät kannakkeet, jotka voidaan maalata tiilen värin mukaan

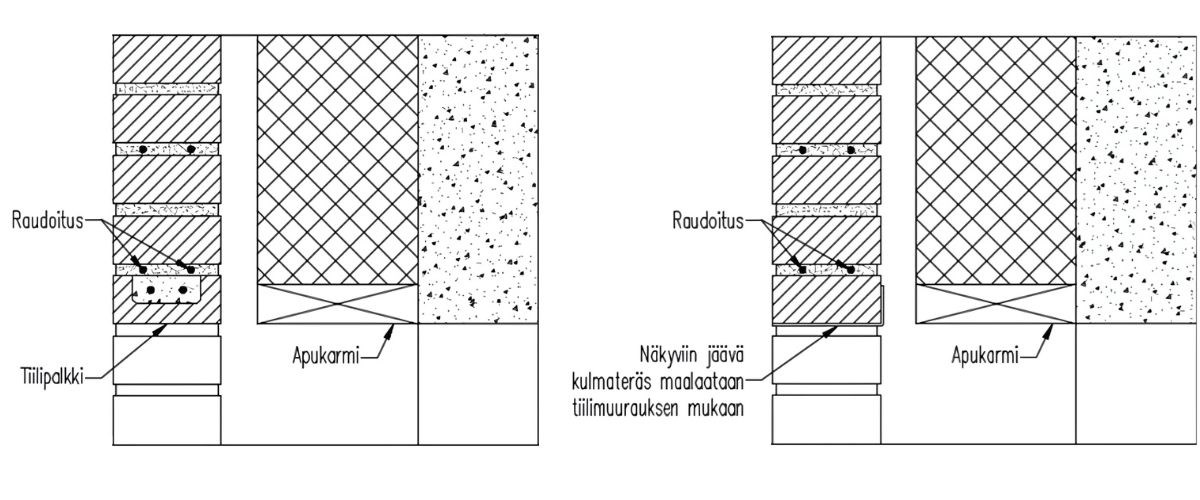

Tiili ja teräspalkki aukonylityksessä

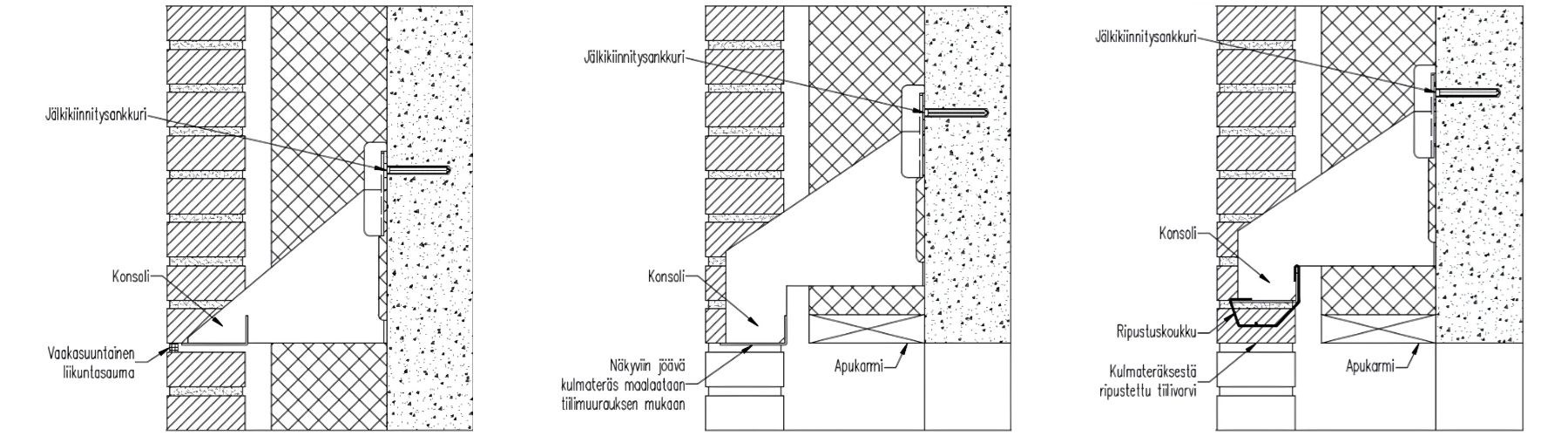

Erilaiset muurauskannattimet julkisivussa

Muuraussiteet ja tuulikuormien siirto

Rakennuksen julkisivuun kohdistuu suuria vaakavoimia tuulenpaineesta ja -imusta. Näiden voimien siirtäminen kantavaan runkoon tapahtuu muuraussiteiden avulla.

  • Sidemäärä ja -tyyppi valitaan eurokoodien mukaisesti
  • Kiinnitysratkaisut riippuvat rungon materiaalista
  • Siteen pituus määräytyy eristepaksuuden mukaan

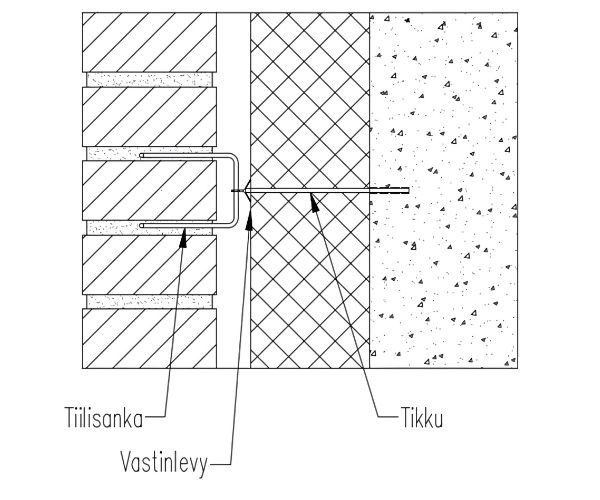

Betonirunkoon kiinnitettävä tiiliside

Ilmarako ja tuuletus – julkisivun terveyden kannalta tärkeää

Tiilimuurauksen ja eristeen välissä tulee olla ilmanrako, jotta rakenne tuulettuu ja pysy terveenä. Tuuletusaukot ja niihin asennettavat tuuletuskotelot ovat keskeinen osa julkisivun toimivuutta ja kestävyyttä. Ne varmistavat riittävän ilmanvaihdon julkisivun takana olevaan ilmanrakoon, ehkäisten kosteuden kertymistä ja rakenteiden vaurioitumista.

Samalla ne estävät hyönteisten ja jyrsijöiden pääsyn tuuletusaukkojen kautta seinärakenteisiin. Kotelon muotoilu ohjaa tehokkaasti sade- ja kondenssiveden pois rakenteista, tarjoten pitkäikäisen ja huoltovapaan suojan julkisivulle.

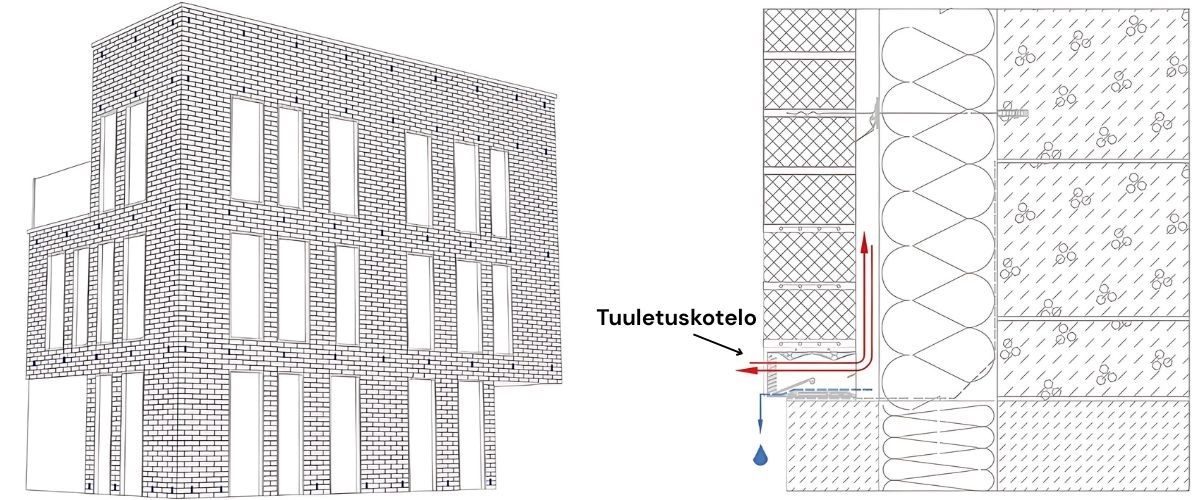

Esimerkki tuuletuskoteloiden sijoittelusta sekä seinäleikkaus

Projektipalvelu

HauConin projektipalvelussa avustamme tiilijulkisivun suunnittelussa. Suunnitteluun kuuluu konsoleiden mitoitus, sijoittelu, muuraussiteiden tyypitys ja muurauksen vahvistukset.

Meillä on käytössä tuotevalmistajien sisäiset laskentatyökalut millä voimme tehokkaasti suorittaa mitoitukset ja kokonaisuuden suunnittelun. Tuotannossa avustamme työmaata ohjeistamalla malliasennukset ja teknisenä tukena koko rakennushankkeen ajan. Ota yhteyttä!
