Schöck Isokorb® XT O Konsolin lämpökatko

Näytä tuotteet Näytä tiedostot Pyydä tarjous tai kysy lisätietoa

Dwgicon

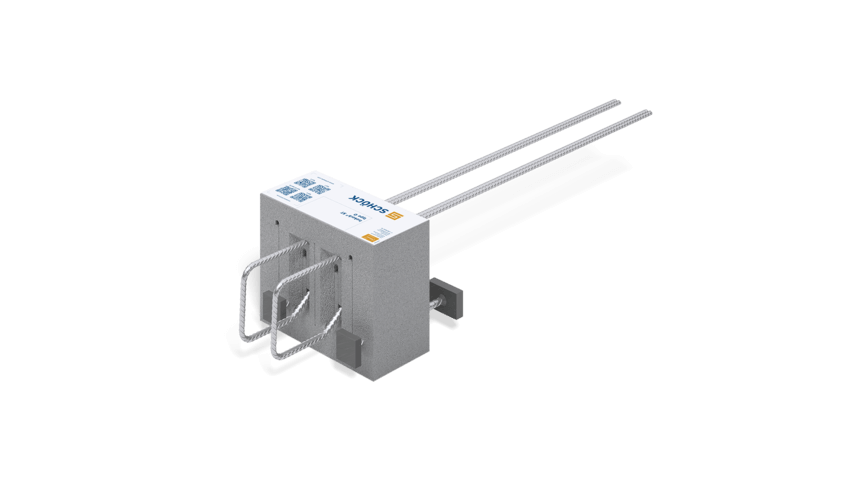

Konsolin eriste-elementti Schöck Isokorb® XT Type O soveltuu erinomaisesti esimerkiksi tiiliseinän kannatukseen.

Konsolilla kannattetaan julkisivu- tai tiiliseiniä. Konsolin eriste-elementtillä saadaan tehokkaat lämpökatkokset ulokeosan ja välipohjan välillä. Siirtää positiivisia leikkausvoimia ja normaalivoimia. Eristepaksuus 120 mm, paloluokka REI120.

Tuotekoodi	Nimi	Pak.	Lisää tarjouspyyntöön
OXT20-H250-REI120-L250	Schöck Isokorb konsolin eristyselementti XT O-V1-NN1-REI120-LR165	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

Katso myös

MOSO Tiilimuurauskannakejärjestelmä

Laadukkaasta lean duplex 1.4062 teräksestä valmistetut Modersohn tiilikannattimet. Laajasta valikoimasta erilaisista kannattimista voidaan toteuttaa kaikki tiilijulkisivumuuraukset.

Tutustu tuotteeseen

Tiilisiteet

Tutustu valikoimaan

Muurausraudoitteet

Tutustu valikoimaan

Schöck Isolink® julkisivuankkurit

Tutustu valikoimaan

Korkein lämmöneristys, eristyspaksuus
120 mm

Kaksi tuotevaihtoehtoa
Neljälle eri konsolin syvyydelle

Standardoitu
Saatavana vakiona korkeuksissa 180 - 250 mm, muita korkeuksia ja rakenteita pyynnöstä

Turvallinen palosuojaus

Palonkestosluokka on REI120, täyttää korkeatasoisen palonsuojan

Yksityiskohtaiset suunnitteluasiakirjat

Tekniset tiedot, rakennedetaljit, lämpösillan laskin ja tietopankki

ETA-hyväksytty
ETA 17/0262

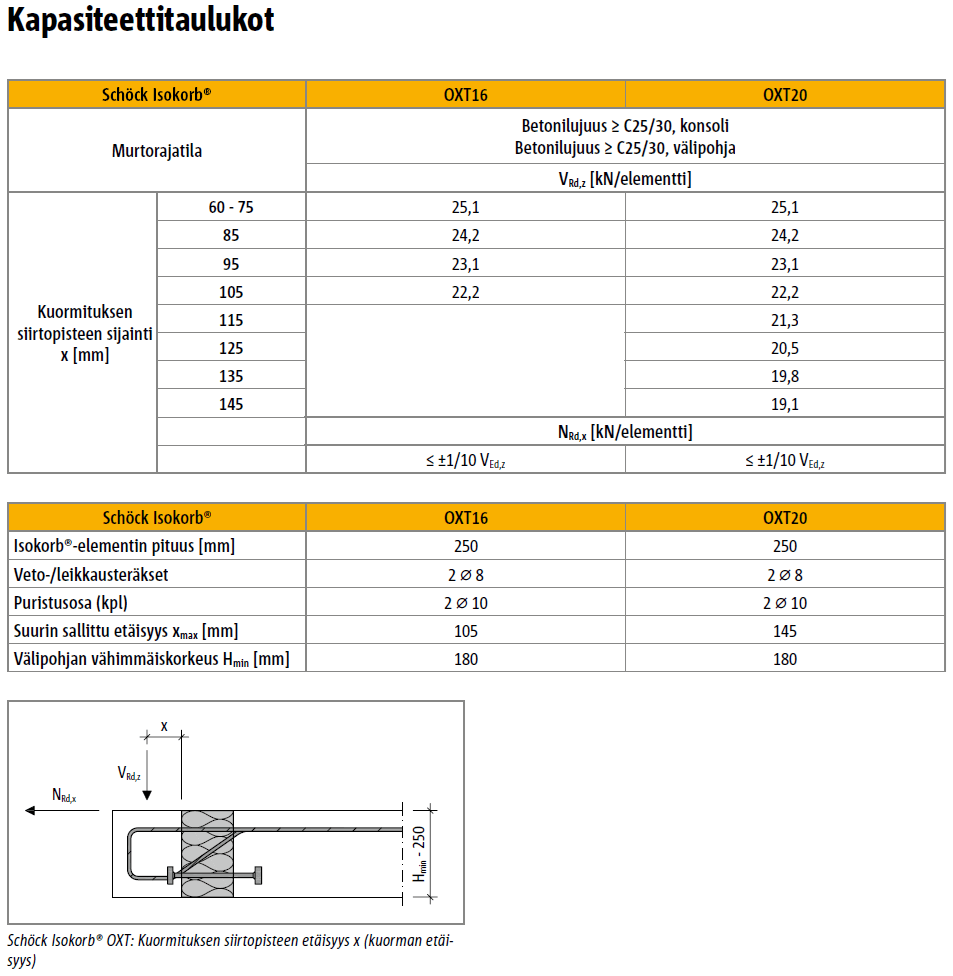

Kapasiteettitaulukot Schöck Isokorb® XT Type O

Lisätiedot, asennusohjeet, liittyvä raudoitus, muut vaatimukset ks. Tekninen käyttöohje.

Tekninen Käyttöohje

Schöck Isokorb® XT Type O Tekninen käyttöohje 1 MB

Asennusohje

Schöck Isokorb® XT Type O asennusohje 1 MB

Hyväksynnät

Schöck Isokorb® XT Type O_ETA_17_0262[7257] 2 MB

IFC

XT-O-V1NN1-REI120-LR125-H190-5.0_OXT16-H190-L250-REI120 106 KB

XT-O-V1NN1-REI120-LR125-H180-5.0_OXT16-H180-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR125-H200-5.0_OXT16-H200-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR125-H210-5.0_OXT16-H210-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR125-H220-5.0_OXT16-H220-L250-REI120 106 KB

XT-O-V1NN1-REI120-LR125-H230-5.0_OXT16-H230-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR125-H240-5.0_OXT16-H240-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR125-H250-5.0_OXT16-H250-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H180-5.0_OXT20-H180-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H190-5.0_OXT20-H190-L250-REI120 106 KB

XT-O-V1NN1-REI120-LR165-H200-5.0_OXT20-H200-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H210-5.0_OXT20-H210-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H220-5.0_OXT20-H220-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H230-5.0_OXT20-H230-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H230-5.0_OXT20-H230-L250-REI120 105 KB

XT-O-V1NN1-REI120-LR165-H250-5.0_OXT20-H250-L250-REI120 105 KB

DWG

Rakennedetalji_Tiilijulkisivu_Isokorb® XT Type O 271 KB

PDF

Schöck Isokorb® XT Type O tiilikannatuselementti leikkaus 91 KB

Schöck Isokorb® XT Type O plaani 1 MB

Rakennedetalji_Tiilijulkisivu_Isokorb® XT Type O [DE] 85 KB
