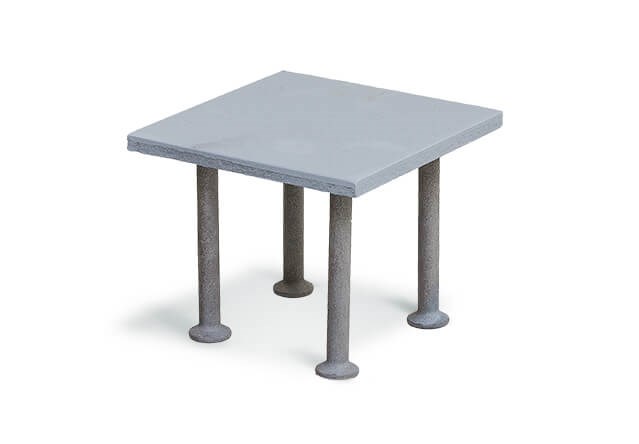

SBKL – Vakiokiinnityslevy

SBKL – Vakiokiinnityslevyt ovat betonivaluun ennen sen kovettumista asennettavia vakioteräsosia, jotka siirtävät niihin kohdistuvat kuormitukset betonirakenteisiin teräsosissa olevien tartuntojen avulla. Vakiokiinnityslevyt toimitetaan mustana (S355J0, esim. SBKL), ruostumattomana (AISI 304, esim. SBKLR), haponkestävänä (AISI 316, esim. SBKLH) sekä ruostumattomana varustettuna ruostumattomin ankkuroinnein (esim. SBKLRr).

Erikoistilaus

Vakiokiinnityslevyjä on myös saatavana erikoistilauksesta sinkittyinä.

Haku:

Tuotekoodi	Nimi	Pak.	Lisää tarjouspyyntöön
11170160	SBKL kiinnityslevy 150x150x162	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
11170170	SBKL kiinnityslevy 200x200x162	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
11170180	SBKL kiinnityslevy 250x250x165	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
11170161	SBKLR kiinnityslevy 150x150x162 RST	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
11170162	SBKLR kiinnityslevy 100x150x110 RST	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
11170181	JKLR kiinnityslevy 150x150x222	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
11170182	JKLR kiinnityslevy strong 200x200x220	1 kpl	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

Katso myös

KTU, KTS, KTT – Kulmatartunta / Kulmarauta

KTU, KTS, KTT – Kulmatartunta / Kulmarauta siirtää siihen kohdistuvat kuormitukset betonirakenteisiin teräsosassa olevien tartuntojen avulla.

Tutustu tuotteeseen

C-Kisko ankkurointijärjestelmä

C-Kisko ankkurointijärjestelmä voimaa siirtävään kiinnitykseen betonirakenteisiin. ETA hyväksytty.

Tutustu tuotteeseen

SBKL – Vakiokiinnityslevyjen tilaustunnukset

Tilaustunnus	Teräslevy	Tartunnat	Tyyppi
SBKL	S355J2+N	S355J2+N	Musta
SBKLR	1.4301	S355J2+N	Ruostumaton
SBKLRr	1.4301	1.4301	Kokonaan ruostumaton
SBKLH	1.4401	S355J2+N	Haponkestävä

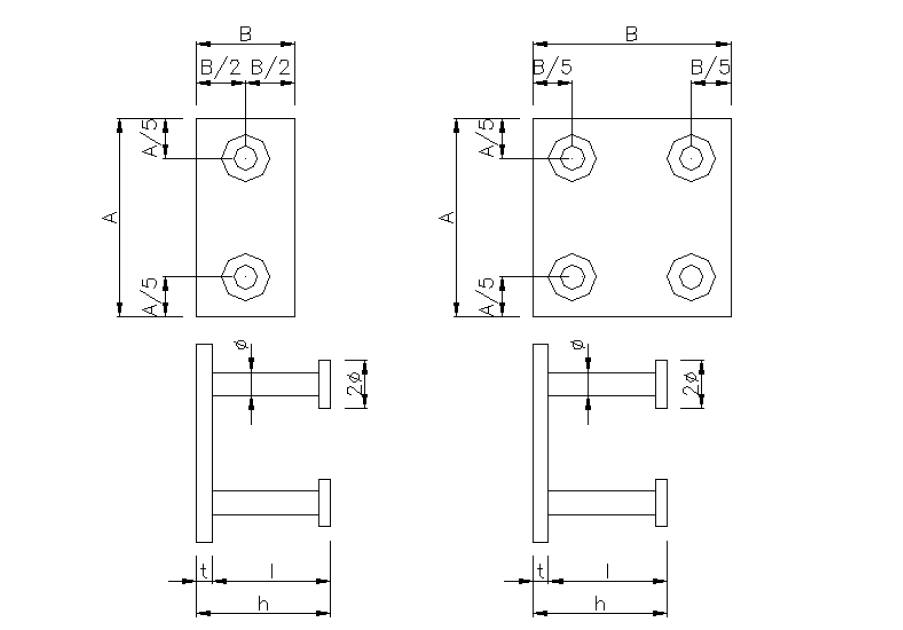

SBKL – Vakiokiinnityslevyjen mitat ja painot

	B (sbkl-kiinnityslevy)	A (sbkl-kiinnityslevy)	T	N (tartunta)	Ø (tartunta)	L (tartunta)	H	Kg
SBKL	50	100	8	2	12	60	68	0,5
SBKL	100	100	8	4	12	60	68	1,0
SBKL	100	150	10	4	12	60	70	1,5
SBKL	150	150	12	4	12	150	162	2,7
SBKL	100	200	12	4	12	150	162	2,5
SBKL	200	200	12	4	16	150	162	4,9
SBKL	250	250	15	4	16	150	165	8,6
SBKL	100	300	15	4	16	150	165	4,7
SBKL	200	300	15	4	16	150	165	8,4
SBKL	300	300	15	4	16	150	165	11,9

Esitetyt mitat millimetreinä.
