5350_Liukulaakerinauha_M5_240mm_150kNm_k=50mm

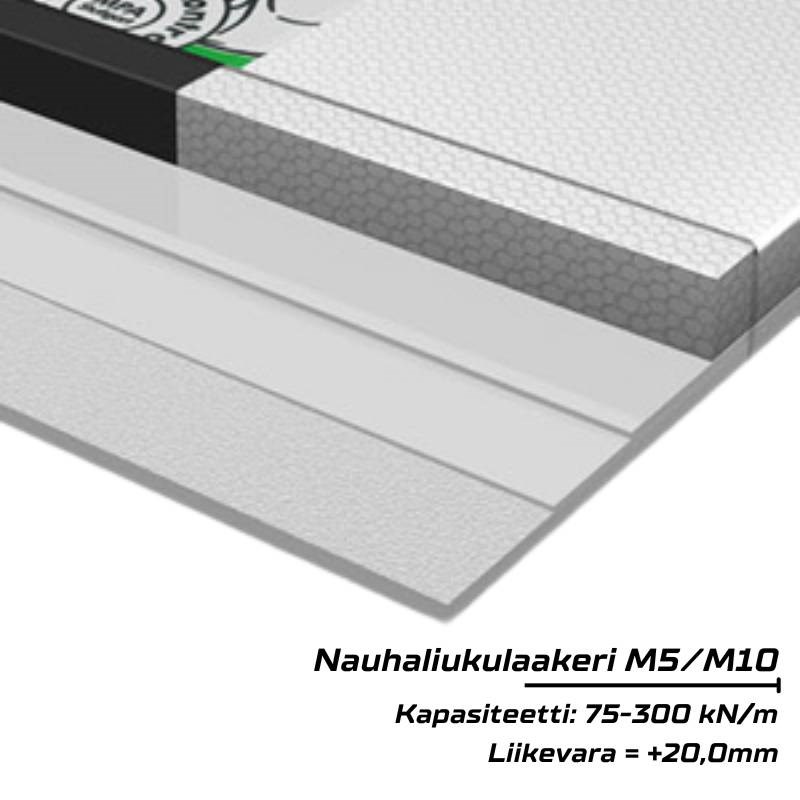

SPEBA M-Sarja Liukulaakerinauha - Pysyvä

Näytä tuotteet Näytä tiedostot Pyydä tarjous tai kysy lisätietoa

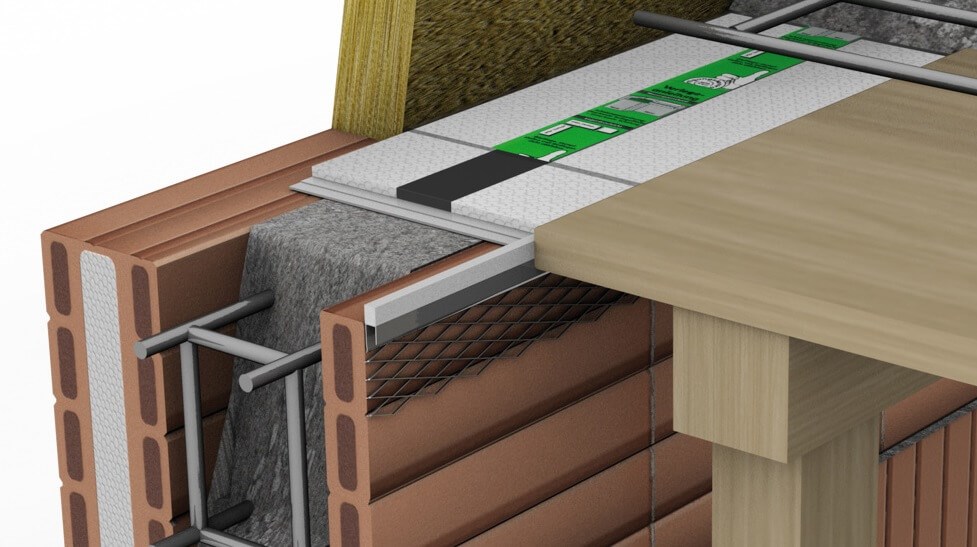

SPEBA M-tyypin liukulaakerinauha on suunniteltu erityisesti käytettäväksi jälkijännitetyissä rakenteissa, kuten konsolin ja seinän sekä laatan liitoskohdissa. Tämä lineaarilaakerina toimiva liukulaakeri sallii laatan muodonmuutokset ja kiertymän, tarjoten luotettavan ratkaisun vaativiin rakenteisiin.

Ominaisuudet ja edut:

Pinnoitettu SPEBA-Dur-siltalaakerirasvalla: Parantaa kestävyyttä ja suojaa pölyltä sekä epäpuhtauksilta.
Asennusvalmis järjestelmä: Tuotteeseen on painettu selkeät asennusohjeet, jotka helpottavat ja nopeuttavat työskentelyä.
Valittavissa eri ytimillä: Saatavilla joko 5 mm tai 10 mm elastomeeriytimellä, joka mahdollistaa erilaisten rakenteiden tarpeisiin vastaamisen.

Soveltuvuus:

Liukulaakerin sallittu kuormitus, liikevara ja kiertymä riippuvat ydinkaistan leveydestä ja paksuudesta. Tarkat tekniset tiedot löydät teknisestä käyttöohjeesta.

Etsitkö muita rakennuslaakerivaihtoehtoja? HauConin valikoimasta löydät ratkaisut moniin tarpeisiisi – kysy lisää!

Tuotekoodi	Nimi	Pak.	Lisää tarjouspyyntöön
5850	Liukulaakerinauha M5 150kN/m k=50mm leveys= 230mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
5650	Liukulaakerinauha M5 150mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
5750	Liukulaakerinauha M5 200mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
5350	Liukulaakerinauha M5 240mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
5450	Liukulaakerinauha M5 300mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
8850	Liukulaakerinauha M10 150mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
8750	Liukulaakerinauha M10 200mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
8350	Liukulaakerinauha M10 240mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
8450	Rakennuslaakerinauha M10 300mm 150kN/m k=50mm	50 m	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

Katso myös

SPEBA F60/614 Liukulaakeri - Työnaikainen

Työnaikainen laakeri. Suurin puristuslujuus 6 N/mm^2. Pilarit, seinät ja konsolit.

Tutustu tuotteeseen

Shore 60 Neopreenikumi - Pysyvä

Neopreenikumi 60 Shore kovuudella. Käytetään rakennuslaakerina siirtämään kuormaa tasasemmin tuelle.

Tutustu tuotteeseen

Ominaisuudet	M5	M10
Pinnoite:	Alapuolinen vaahtomuovi; sivuttaistäytteen osa	Alapuolinen vaahtomuovi; sivuttaistäytteen osa
Alustan pinta:	Hiottu laasti/betoni tai betonirengasankkuri	Hiottu laasti/betoni tai betonirengasankkuri
Käyttöala:	Kun kattopalkin jänneväli on ≥6 m pienemmillä tuennan kiertokulmilla	Kun kattopalkin jänneväli on ≥6 m suuremmilla tuennan kiertokulmilla
Asennuspaksuus t:	8,0 mm	13,0 mm
Käyttökelpoisuus Cd (GZG/SLS)	Cd = 3,0 x k [kN/m] : missä k on millimetreinä	Cd = 3,0 x k [kN/m] : missä k on millimetreinä
Kuormitettavuus FR,d (GZT/ULS)	FRd = 4,2 x k [kN/m] : missä k on millimetreinä	FRd = 4,2 x k [kN/m] : missä k on millimetreinä
Kiertyvyys:	aRd= 1500 / k [‰]	aRd= 3000 / k [‰]
Mitat:	Yksittäispituus 1000 mm	Yksittäispituus 1000 mm
Ydinleveys k1:	Vakiokoot: 25 mm, 50 mm, 75 mm, 100 mm	Vakiokoot: 25 mm, 50 mm, 75 mm, 100 mm
Käyttölämpötila:	-30/+60	-30/+60
Kitkakerroin:	µRd ≤ 0,10 \| Liukumatka: uxy,Rd = ±20,0 mm	µRd ≤ 0,10 \| Liukumatka: uxy,Rd = ±20,0 mm

Tässä taulukossa on esitetty SPEBA -liukulaakerinauha M-tyypin tulausvaihtoehdot.

Ominaisuudet	M5	M10	M5	M10	M5	M10	M5	M10
Käyttökuormat/jm:	75 kN/m	75 kN/m	150 kN/m	150 kN/m	225 kN/m	225 kN/m	300 kN/m	300 kN/m
Kuorma/jm (FEd) [ULS]	≤105 kN/m	≤105 kN/m	≤210 kN/m	≤210 kN/m	≤315 kN/m	≤315 kN/m	≤420 kN/m	≤420 kN/m
Ytimen leveys (k)	25 mm	-	50 mm	50 mm	75 mm	75 mm	100 mm	100 mm
Kiertyvyys aRd [‰]	40	-	30	40	20	40	15	30
Alustan leveys (a)	Tuotenro	Tuotenro	Tuotenro	Tuotenro	Tuotenro	Tuotenro	Tuotenro	Tuotenro
115 mm	5125	-	5150	8150	5175	8175	-	-
150 mm	5625	-	5650	8650	5675	8675	5610	8610
175 mm	5225	-	5250	8250	5275	8275	5210	8210
200 mm	5725	-	5750	8750	5775	8775	5710	8710
240 mm	5325	-	5350	8350	5375	8375	5310	8310
300 mm	5425	-	5450	8450	5475	8475	5410	8410
365 mm	5525	-	5550	8550	5575	8575	5510	8510

Lisätietoa HauConin tekniseltä osastolta.

CAD/BIM Välilehdellä ladattavissa dynaamiset blokit sekä liikuntasaumadetaljit!
